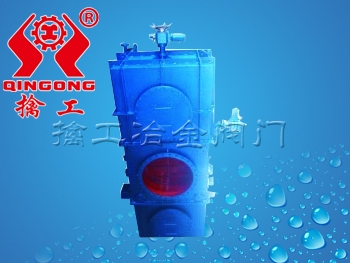

电动立式插板阀-冶金阀门
该阀采用电动装置驱动松开压紧与阀板横移切换并附有手动装置，阀板采用带倒流形式，密封采用一台推杆装置同步夹紧的形式，同步性好、可靠性高、所占空间小。
本阀门为立式结构，启闭过程中介质有外泄，建议在阀门介质高压侧加装蝶阀以减少管道中介质外泄。
主要性能：
|
公称压力 |
0.05 |
0.1 |
0.25 |
MPa |
|
适用温度 |
≦250℃ |
|||
|
适用介质 |
煤气、空气、烟气等 |
|||
|
泄漏率 |
零 |
|||
|
电动装置 |
煤气系统采用防爆电装 |
|||
|
法兰标准 |
GB/T9115-2000 |
|||
主要零件材料：
|
零件名称 |
阀体 |
防爆电动推杆 |
松紧螺母 |
蝶板 |
支架（导轨） |
螺杆 |
防灰罩 |
闸板升降螺母 |
防爆减速机 |
波纹管 |
密封圈 |
|
材料 |
Q235 |
组件 |
Q400-18 |
Q235 |
Q235 |
45 |
皮件 |
Q400-18 |
组件 |
321 |
硅橡胶 |
注：安装尺寸根据用户现场情况而定
