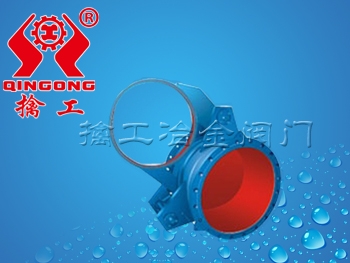

手动扇形盲板阀
公称通径：100－3000
公称压力：0.05－0.25MPa
适用温度：120℃200℃300℃450℃
结构形式：长系列带伸缩器
适用介质：煤气及有毒、有害、易燃气体

扇形盲板阀

产品概括：
本系列扇形盲板阀又称眼镜阀、翻板阀、扇形阀，系GB6222《工业企业煤气安全规程》要求的可靠切断气体介质的设备。广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中，尤其适用于有害、有毒、易燃气体的绝对切断。亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路系统。
该系列扇形盲板阀与其他在管路中做绝对切断的阀门设备相比，具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能绝对可靠的特点。

技术性能：

公称压力MPa	0.25	0.15	0.10	0.05
密封试验压力MPa	0.275	0.165	0.11	0.055
强度试验压力MPa	0.40	0.225	0.15	0.075
适用温度℃	丁腈橡胶		硅橡胶	氟橡胶
	＜120		＜250	＜300
适用介质	煤气等有毒、有害、易燃气体
采用标准	连接法兰尺寸符合JB/T81-94标准，检测方法符合GB/T13927-92标准
主要零部件材料	阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶

安装注意：
手动扇形眼镜阀在开启时左、右阀体应有16-20mm的轴向位移。因此，管路在阀门启闭过程中也应具有满足上述位移的弹性变形或位移，建议按下述形式安装。扇形眼镜阀在能够保证管道外力不作用在阀门上的情况下，对安装位置不做规定。

操作注意：
   a、橡胶密封圈不得与阀体粘连或发生硬摩擦，以防止损坏橡胶密封圈，破坏阀门的工作性能。
  b、左右阀体松开时，介质要外溢，为确保安全，应在关闭时，请先关闭眼镜阀前的煤气蝶阀，同时请采用通风和其它能保证安全的措施。
  c、F43X和F43AX手动扇形眼镜阀在打开左、右阀体时，应注意闸板会自动掉下，操作时禁止人站在闸板正面，以免发生危险。

F43X-0.5(1.5、2.5)手动扇形盲板阀

结构特点及用途：
     F43X手动扇形盲板阀由左阀体、右阀体、中阀体、连接螺杆（三根）组成。用扳手旋转连接螺杆，使左右阀体完成夹紧和松开动作，利用闸板上盲板和通孔板的位置变换达到启闭目的。本阀具有结构简单，重量轻，性能可靠，操作方便等特点。
    本阀为短结构系列，橡胶密封圈分别安装在左、右阀体上。

F43AX-0.5(1.5、2.5)手动扇形盲板阀

结构特点及用途：
      F43X手动扇形盲板阀由左阀体、右阀体、中阀体、连接螺杆（三根）组成。用扳手旋转连接螺杆，使左右阀体完成夹紧和松开动作，利用闸板上盲板和通孔板的位置变换达到启闭目的。
     本阀为短结构系列，橡胶密封圈分别安装在左、右阀体上,可以方便地更换密封胶圈。


     F43BX-0.5(1.5、2.5)手动扇形盲板阀

  结构特点及用途：
 F43BX手动扇形盲板阀为长结构毓，阀体上设有伸缩器，可以补偿阀门启闭过程中产生的阀体轴向位移。该系列盲板阀橡胶密封圈分别安装在左、右阀体上。
   DN900--1400盲板阀阀体采用三角形结构，有较强的整体刚性。、

F43CX-0.5(1.5、2.5)手动扇形盲板阀

结构特点及用途
     本阀DN300-800型手动扇形盲板阀为长结构系列。本阀在右阀体上设有伸缩器，一般用于较长管路中。
     本阀的伸缩器可以补偿阀门启闭时阀体的轴向位移，减小阀门的启闭力矩（注：不能做为管路的补偿器)
     本阀DN900-1400型手动扇形盲板阀为长结构系列。本阀设有伸缩器，用于较长管路中（注：不能做为管路的补偿器）。根据大口径阀门的特点，阀体设计成三角形结构，加强了阀门的整体刚性。

 F343CX-0.5(1.5、2.5)手动扇形盲板阀

    结构特点及用途
     该阀门由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母付、不锈钢补偿器、两个蜗轮传动机构等组成。它是通过三根丝杆连成一体，并把三个阀体分别固定在底座上，构成一个刚性结构体。中阀体与右阀体用不锈钢膨胀管联接，左、中阀体分别用三根两端带左右梯形螺纹的丝杆联接，将三根丝杆同时作正向（或反向）旋转，则左、中两阀体得到压紧（或分离）。三根丝杆杠中上面一根丝杆中间装有盲板，盲板绕该轴心旋转。下面两根丝杆在同样的部位上安装有盲板的定位块，盲板旋转时可以防止盲板漂移，避免密封橡胶圈擦伤。其中一根上装有蜗轮传动机构，实现松开夹紧阀体的目的。
