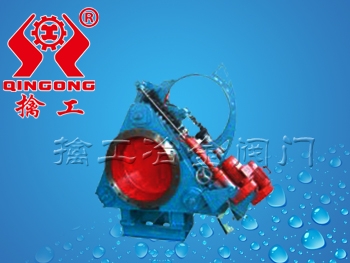

F943X-0.5(1、1.5)电动扇形盲板阀-擒工冶金阀门
结构特点及用途:
本系列眼睛阀按GB6222《工业企业煤气安全规程》的有关标准同事消化吸收国内外先进技术基础上,自行研制开发的新一代产品。广泛适用于工矿企业、环境保护等行业的煤气、有毒气体介质管道中,作为可靠的切断装置。
主要性能参数
公称压力 |
0.050 |
0.100 |
0.165 |
MPa |
壳体试验压力 |
0.075 |
0.150 |
0.225 |
|
密封试验压力 |
0.055 |
0.110 |
0.150 |
|
工作温度 |
≤250℃ |
|||
适用介质 |
煤气、其它可燃气体 |
主要零件材料
主要零件名称 |
材质 |
阀体、阀板 |
碳素钢 |
阀杆 |
不锈钢 |
密封圈 |
硅橡胶 |
技术性能:
1、本阀由左右阀体、扇形阀板、不锈钢波纹管、电动驱动装置、电动夹紧装置等部件组成;
2、阀体采用三点式锁紧扇形阀板结构;行程开关采用内制机械行程:排除在露天的不安全隐患。
3、密封部位采用不锈钢与橡胶密封圈,密封性能可靠,从而增加密封圈的使用寿命,密封圈设在阀板上,便于维护时更换密封圈。
4、电动操作、工作平稳、启闭灵活、动作可靠;
5、夹紧动作采用丝杆螺母副进行夹紧,自锁性好;
6、电动眼镜阀设有不锈刚波纹管,具有伸缩性强、使用寿命长等到优点。
安装及使用权说明:
本阀安装完毕后,应做支架固定阀门底座,在动作时阀门受力于支架上。首先起动电动夹装置把左右阀体位移使之阀体和阀板完全脱离,再开启阀板电动驱动装置开启或关闭,随后再起动电动夹装置,检查左右阀体是否紧贴在阀板上及电动驱动装置动作时限位开关是否动作;
F9T43X-0.5(1.5、2.5)电动推杆扇形盲板阀
结构特点及用途:
电动扇形盲板阀主要由左阀体、右阀体、阀杆、闸板、密封圈、电动推杆等零件组成,并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧电动推杆和翻板电动推杆,夹紧电动推杆通过杠杆副和丝杆螺旋副驱动左、右阀体完成松开、夹紧动作,翻板电动推杆驱动阀板完成开关动作。橡胶密封圈镶钳在闸板上,具有耐高温,密封性能好,更换方便、使用寿命长等特点。
本阀可以单台远距离控制,亦可多台联网远距离控制,非正常情况下还可以利用阀门本身装置手动操作。
