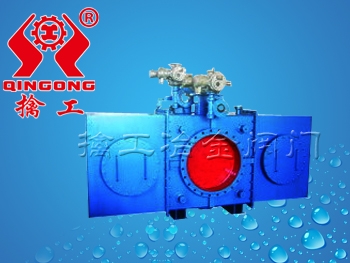

电动全封闭插板阀-冶金阀门
本阀为封闭式设计结构,阀体采用全封闭式外壳,操作过程管路的气体不外泄漏,避免了环境的污染,具有较好的坑管道外力强度,电动装置的设置在外部,以维护检查,人员近距离操作的安全性能较高,缺点是更抽象胶圈较麻烦。
阀门在设计上吸收了国外插板阀浮动阀板的优点;压紧传动机构采用;齿圈、梯形螺纹丝杠副同步双向压紧。左、右旋梯形螺纹丝杠同步压紧的优点是;起动力矩小,螺纹副自锁性好,阀门密封可靠。阀板移动采用销齿传动机构,不易积灰,满足了粉尘多,润滑条件差、工作环境恶劣的场合使用。
本阀地面可配置防爆型控制柜,实行现场控制和远距离与PLC系统连接控制,设置距离10米以上
法兰执行标准:GN/T9115-98
