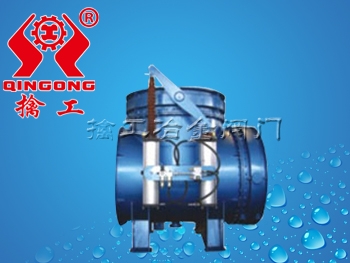

本阀主要由三通体和两只密封蝶阀及两只气(油)缸、连杆、控制箱组成。
主要性能:
公称压力 |
0.1Mpa |
适用 温度 |
SQD6(7)43X |
蝶阀为橡胶软密封≤80℃;≤120℃ |
密封试验压力 |
0.11 Mpa |
SQD6(7)43H |
蝶阀为金属密封≤350℃;≤5000℃ |
|
强度试验压力 |
0.15 Mpa |
气源压力 |
(气动三通切换阀)0.4~0.6Mpa |
|
启闭切换时间 |
<15S |
供油压力 |
(液动三通切换阀)6.3Mpa |
|
适用介质 |
含尘气体、烟气、煤气、空气等 |
