公称压力MPa
|
0.25
|
0.15
|
0.10
|
0.05
|
密封试验压力MPa
|
0.275
|
0.165
|
0.11
|
0.055
|
强度试验压力MPa
|
0.40
|
0.225
|
0.15
|
0.075
|
适用温度℃
|
丁腈橡胶
|
硅橡胶
|
氟橡胶
|
|
<120
|
<250
|
<300
|
||
适用介质
|
煤气等有毒、有害、易燃气体
|
|||
采用标准
|
连接法兰尺寸符合JB/T81-94标准,检测方法符合GB/T13927-92标准
|
|||
主要零部件材料
|
阀体、闸板为碳钢;连接轴、伸缩器为碳钢或不锈钢;密封圈为橡胶
|
安装注意:
手动扇形眼镜阀在开启时左、右阀体应有16-20mm的轴向位移。因此,管路在阀门启闭过程中也应具有满足上述位移的弹性变形或位移,建议按下述形式安装。扇形眼镜阀在能够保证管道外力不作用在阀门上的情况下,对安装位置不做规定。
操作注意:
a、橡胶密封圈不得与阀体粘连或发生硬摩擦,以防止损坏橡胶密封圈,破坏阀门的工作性能。
b、左右阀体松开时,介质要外溢,为确保安全,应在关闭时,请先关闭眼镜阀前的煤气蝶阀,同时请采用通风和其它能保证安全的措施。
c、F43X和F43AX手动扇形眼镜阀在打开左、右阀体时,应注意闸板会自动掉下,操作时禁止人站在闸板正面,以免发生危险。

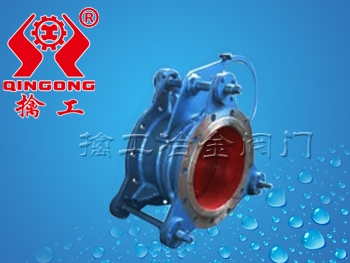

F43X-0.5(1.5、2.5)手动扇形盲板阀
结构特点及用途:
F43X手动扇形盲板阀由左阀体、右阀体、中阀体、连接螺杆(三根)组成。用扳手旋转连接螺杆,使左右阀体完成夹紧和松开动作,利用闸板上盲板和通孔板的位置变换达到启闭目的。本阀具有结构简单,重量轻,性能可靠,操作方便等特点。
本阀为短结构系列,橡胶密封圈分别安装在左、右阀体上。
F43AX-0.5(1.5、2.5)手动扇形盲板阀
结构特点及用途:
F43X手动扇形盲板阀由左阀体、右阀体、中阀体、连接螺杆(三根)组成。用扳手旋转连接螺杆,使左右阀体完成夹紧和松开动作,利用闸板上盲板和通孔板的位置变换达到启闭目的。
本阀为短结构系列,橡胶密封圈分别安装在左、右阀体上,可以方便地更换密封胶圈。
F43BX-0.5(1.5、2.5)手动扇形盲板阀
结构特点及用途:
F43BX手动扇形盲板阀为长结构毓,阀体上设有伸缩器,可以补偿阀门启闭过程中产生的阀体轴向位移。该系列盲板阀橡胶密封圈分别安装在左、右阀体上。
DN900--1400盲板阀阀体采用三角形结构,有较强的整体刚性。、
F43CX-0.5(1.5、2.5)手动扇形盲板阀
结构特点及用途
本阀DN300-800型手动扇形盲板阀为长结构系列。本阀在右阀体上设有伸缩器,一般用于较长管路中。
本阀的伸缩器可以补偿阀门启闭时阀体的轴向位移,减小阀门的启闭力矩(注:不能做为管路的补偿器)
本阀DN900-1400型手动扇形盲板阀为长结构系列。本阀设有伸缩器,用于较长管路中(注:不能做为管路的补偿器)。根据大口径阀门的特点,阀体设计成三角形结构,加强了阀门的整体刚性。
F343CX-0.5(1.5、2.5)手动扇形盲板阀
结构特点及用途
该阀门由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母付、不锈钢补偿器、两个蜗轮传动机构等组成。它是通过三根丝杆连成一体,并把三个阀体分别固定在底座上,构成一个刚性结构体。中阀体与右阀体用不锈钢膨胀管联接,左、中阀体分别用三根两端带左右梯形螺纹的丝杆联接,将三根丝杆同时作正向(或反向)旋转,则左、中两阀体得到压紧(或分离)。三根丝杆杠中上面一根丝杆中间装有盲板,盲板绕该轴心旋转。下面两根丝杆在同样的部位上安装有盲板的定位块,盲板旋转时可以防止盲板漂移,避免密封橡胶圈擦伤。其中一根上装有蜗轮传动机构,实现松开夹紧阀体的目的。
