结构特点及用途:
该阀系我公司95年度国家级新产品,并通过了国家科委鉴定。该阀采用优质耐热钢,阀板内腔通水冷却,具有耗水量少、耐高温、适用寿命长、操作维修方便、转动灵活等特点,可与各种电动执行器配套使用,实现远距离控制和自动调节和切断,广泛应用于冶金、化工、建材、电站等行业的差高温气体管道中,作为介质流量调节和切断使用。
主要性能:
公称压力 |
0.1Mpa |
电源 |
220(或380)V·AC |
输入信号: |
0-10(4-20)mA·DC或开关量信号 |
适用温度 |
P9T≤950℃,P10T≤1000℃,P11T≤1100℃,P12T≤1200℃,P13T≤1300℃, |
适用介质 |
烟气及其它超高温气体 |
泄漏率 |
普通型(DS9113,DS3113型)≤3%低泄漏型(DS9123,DS3123)≤1% |
阀板转角 |
0-90°冷却水耗量(0.0025-0.01)DNm³/h(根据介质温度和口径而定) |
冷却水压力 |
0.3Mpa的软化水;冷却水进口温度≤30℃,出口温度80℃-60℃ |
注:*本阀除上述配电动执行器外,还可与其它电动、气动、液动、电液动执行器组合使用。
*本阀可按用户要求设计制造(非水平布置的管道安装请注明与地面夹角)。
*执行器的配置请与我公司联系:0577-86917326
*若需双水冷蝶阀,请注明型号DSS931123型,连接尺寸同上表一样。
*详细信息请与我公司联系:0577-86917326

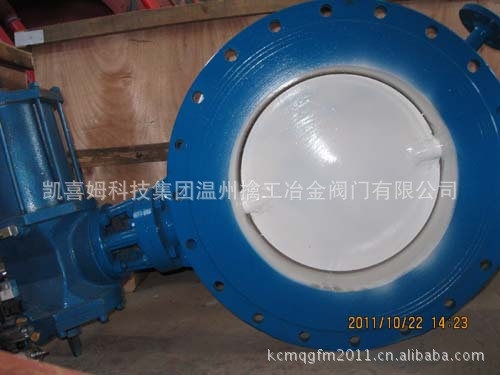

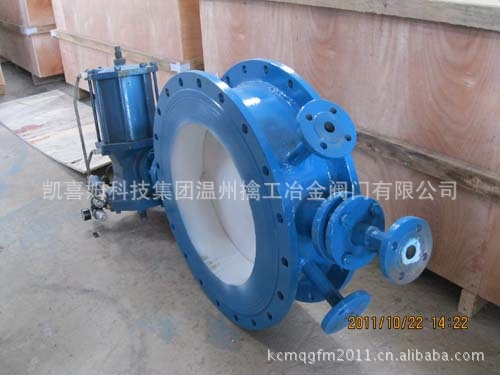

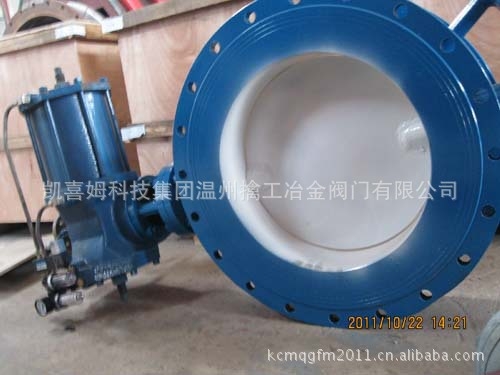

公司实拍图——气动水冷蝶阀
